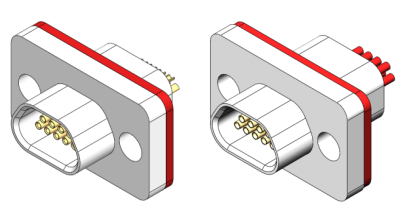

J30JM موصلات دقيقة D محكمة الغلق
مجالات التطبيق:
مناسبة للموثوقية العالية ، الأنظمة الكهربائية التصغير.
تصنيف:
-
جحم الملف: 251.0KB
- الأوصاف
- العروض
- المواصفات
- الاختيار
-
- إسم المنتج: J30JM موصلات دقيقة D محكمة الغلق
مناسبة للموثوقية العالية ، الأنظمة الكهربائية التصغير.
الوصف
يتوافق مع المعيار ؛
يتبنى دبابيس مرنة الملتوية;
تباعد الصفيمين 0.043 (1.1) ، تباعد العمود 0.05 (1.27) ؛
تخطيط بما في ذلك 9 ، 15 ، 21 ، 25 ، 31 ، 37 ، 51 ، 66 ، 74 ، 100 ، إلخ ؛
أشكال الإنهاء بما في ذلك العقص ، كوب لحام ، عمودي ، زاوية قائمة ؛
مناسبة للموثوقية العالية ، الأنظمة الكهربائية التصغير.
-
العروض
■ درجة حرارة التشغيل: -55 ℃ ~ 125 ℃
■ معدل التسرب: ≤ 1 × 10-2Pa.cm3/s
■ تصنيف التيار: 3A
■ مقاومة الاتصال: ≤ 10mΩ
■ مقاومة العزل: ≥ 2000 مΩ
■ عازلة تحمل الجهد: 800V
■ الاهتزاز: 10 هرتز ~ 2000 هرتز 196 متر/s2
■ اهتزاز عشوائي: قوة الكثافة الطيفية 0.4G 2/Hz ، قيمة التسارع الكلي RMS 23.1G
■ قوة التأثير : 980 م / س 2 ′ 11ms
■ المتانة: 500 دورة التزاوج -

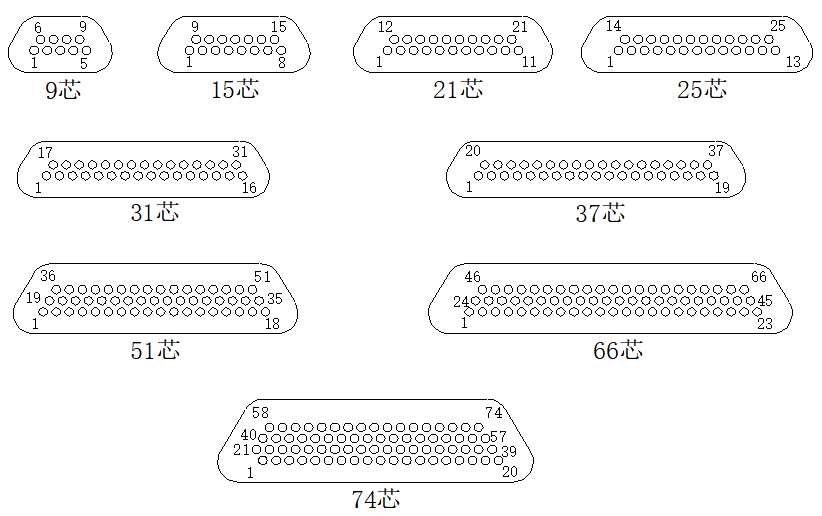

نوع ترتيب الطيف
-

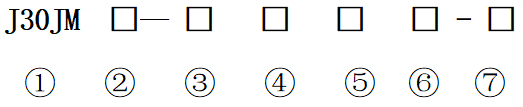

تسمية النوع
① رمز الاسم الرئيسي
J30JM-ختم مطاطي ② قذيفة الجسم
غير مذكور-مطلي بالنيكل من سبائك الألومنيوم عدد الاتصالات 9 ، 15 ، 21 ، 25 ، 31 ، 37 ، 51 ، 66 ، 74 ، 100
الاتصال أنواع من موصل الاتصال
منفذ مقبس ZK ⑤ نموذج نهاية الاتصال
لا أحرف-العقص; S-لحام ⑥ نوع مكون قفل
انظر تجميع قفل J30J لمزيد من التفاصيل ⑦ التحديثية الأساسية
ملاحظة: الوصف الإضافي ليس جزءًا من علامة الطلب. عند الاختيار ، يجب على العميل الإشارة إلى مواصفات الموصل المقوس بين قوسين ، مثل مواصفات الموصل والمساحة المقطعية والطول واللون. إذا كانت هناك متطلبات اتصال خاصة ، يرجى تقديم علاقة اتصال.
مثال على النموذج:
• (موصل: 0.12 مم 2 ، طول السلك: 300)
تشير العلامات المذكورة أعلاه إلى مقبس العقص 31 النواة بختم لاصق J30J ، بما في ذلك مجموعة قفل P29 ؛ غلاف مطلي بالنيكل ؛ درجة السلك: ، مساحة مقطعية أساسية: 0.12 مم 2 ، طول غير مرتبط: 300 ، أبيض.

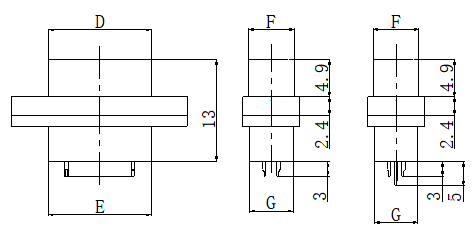

■ J30JM-ZK series

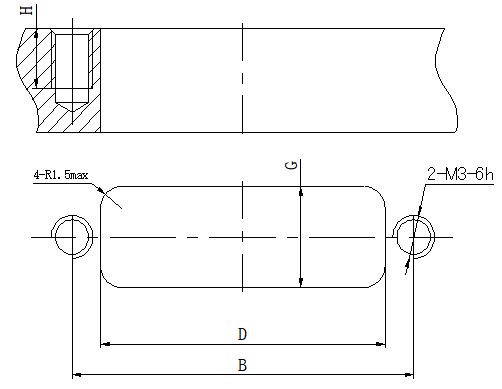

حجم ثقب لوحة التركيب
تشمل مكونات القفل المعمول بها: P29 و P36 و P37 و P43
ح: يعتمد على تجميع القفل المحدد.
نوع المشهد ، نوع المشاهدة
أ
ب
ج
د
ز
نوع المشهد ، نوع المشاهدة
أ
ب
ج
د
ز
9 الأساسية
19.6
14.3
11.6
10.2
7
37 الأساسية
37.4
32.2
11.6
7
6.3
15 نواة
23.5
18.2
11.6
14.1
7
51 الأساسية
36.4
30.86
12.7
8.1
7.4
21 الأساسية
28.4
22
11.6
17.9
7
66 الأساسية
42.9
37.3
12.7
8.1
7.4
25 نواة
29.8
24.5
11.6
20.5
7
74 الأساسية
38.8
33.5
13.7
9.3
8.6
31 الأساسية
33.6
28.3
11.6
24.3
7

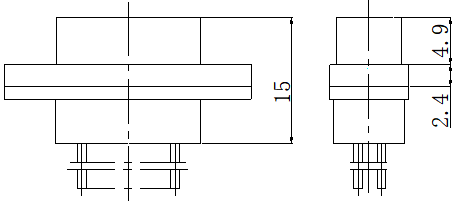

■ سلسلة نيجيريا
حجم ثقب لوحة التركيب
تشمل مكونات القفل المعمول بها: P29 و P36 و P37 و P43
ح: يعتمد على تجميع القفل المحدد.
نوع المشهد ، نوع المشاهدة
أ
ب
ج
د
ز
نوع المشهد ، نوع المشاهدة
أ
ب
ج
د
ز
9 الأساسية
19.6
14.3
11.6
10.2
7
37 الأساسية
37.4
32.2
11.6
7
6.3
15 نواة
23.5
18.2
11.6
14.1
7
51 الأساسية
36.4
30.86
12.7
8.1
7.4
21 الأساسية
28.4
22
11.6
17.9
7
66 الأساسية
42.9
37.3
12.7
8.1
7.4
25 نواة
29.8
24.5
11.6
20.5
7
74 الأساسية
38.8
33.5
13.7
9.3
8.6
31 الأساسية
33.6
28.3
11.6
24.3
7
