شارك Hangxu التكنولوجيا الإلكترونية ، المحدودة.
تعمل الشركة بشكل رئيسي في تطوير وإنتاج وبيع الموصلات العسكرية ومكونات الكابلات العسكرية
J127 الكلور الموصلات الصغيرة
مجالات التطبيق:
مناسبة لأنظمة كهربائية عالية الكثافة ، والتصغير ، وخفيفة الوزن.
-
جحم الملف: 665.5KB
- الأوصاف
- العروض
- المواصفات
- الاختيار
-

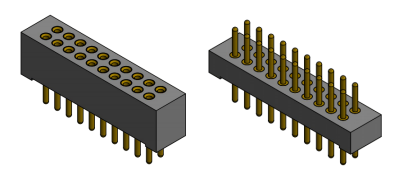

- إسم المنتج: J127 الكلور الموصلات الصغيرة
مناسبة لأنظمة كهربائية عالية الكثافة ، والتصغير ، وخفيفة الوزن.
الوصف
■ يتوافق مع المعيار.
■ يعتمد اتصالات الربيع مخلب.
■ 0.05 (1.27) تباعد الاتصال ؛
■ تخطيط بما في ذلك 6 و 10 و 20 و 30 و 40 و 60 و 80 وما إلى ذلك ؛
■ تثبيت مع تثبيت المسمار.
نموذج إنهاء ■ PCB ؛
■ مناسبة عالية الكثافة ، التصغير ، الأنظمة الكهربائية خفيفة الوزن.
-
العروض
■ درجة حرارة التشغيل: -55 ℃ ~ 125 ℃
■ تصنيف التيار: 2A
■ مقاومة الاتصال: ≤ 10mΩ
■ مقاومة العزل: ≥ 1000MΩ
■ عازلة تحمل الجهد: 500 فولت (مستوى البحر);
■ الاهتزاز: 10 هرتز ~ 2000 هرتز 196 متر/s2
■ تأثير : 490 م / س 2
■ المتانة: 500 دورة التزاوجدرجة الحرارة المحيطة التصنيف الحالي مقاومة تلامس مقاومة العزل جهد تحمل عازل الحياة الميكانيكية اهتزاز تأثير -55 درجة مئوية 125 درجة مئوية 2A ≤ 10 مللي ≥ 1000 مΩ 500 فولت (مستوى البحر) 500 مرة 10 هرتز ~ 2000 هرتز 196 متر/s2 490 م/ثانية 2 -
الصف الثاني
4 صفوف
-
نموذج المنتج
① رمز الاسم الرئيسي
سلسلة J127
② ترتيب الاتصال
أ-الصف 2 ؛ الصف ب-4 ؛
عدد الاتصالات أ (صفتان):06 ، 10 ، 20 ، 30 ، 40 ، 60 ، 80 ؛ ب (4 صفوف):20 ، 40 ، 80 ؛
نموذج الاتصال P-دبوس; S-مقبس;
شكل ذيل ⑤
لوحة الطباعة ، الارتفاع 2.8 ، لوحة الطباعة ، الارتفاع 2.8 ؛ نوع اللحام H ؛
⑥ نوع قفل
لا شيء-بدون قفل التجميع ؛ DK-مع فتحة آخر دليل ، صامولة ثابتة ، لا تنطبق إلا على طرف المقبس ؛ DZ-مع وظيفة توجيه ، صامولة ثابتة ، لا تنطبق إلا على طرف الدبوس ؛
مثال النموذج
J127-A20PV1
ما ذكر أعلاه: سلسلة J127 ، صفين ، 20 قلب ، دبابيس ، لوحة مطبوعة في الخط ، طول دبوس 2.8 ، لا مكونات قفل.

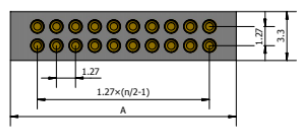

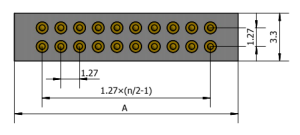

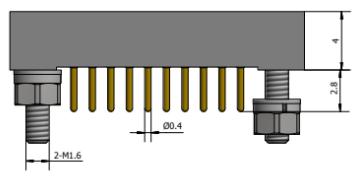

■ □ □ SV1 لوحة مطبوعة في الخط

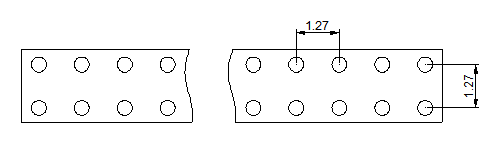

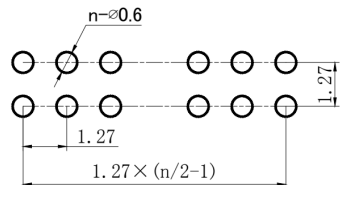

حجم فتح اللوحة المطبوعة (كمرجع فقط)
علامة الطلب
ن
أ
J127-A06SV1
6
6.3
J127-A10SV1
10
8.9
J127-A20SV1
20
15.2
J127-A30SV1
30
21.6
J127-A40SV1
40
28.9
J127-A60SH1
60
40.6
J127-A80SV1
80
53.3

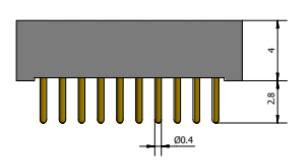

لوحة طباعة في الخط ■ □ PV1
حجم فتح اللوحة المطبوعة (كمرجع فقط)
علامة الطلب
ن
أ
J127-A06PV1
6
6.3
J127-A10PV1
10
8.9
J127-A20PV1
20
15.2
J127-A30PV1
30
21.6
J127-A40PV1
40
28.9
J127-A60PV1
60
40.6
J127-A80PV1
80
53.3

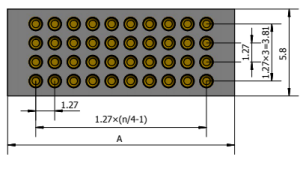

■ □ □ SV1 لوحة مطبوعة في الخط

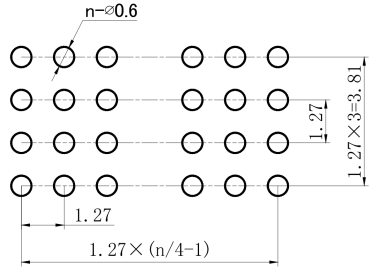

حجم فتح اللوحة المطبوعة (كمرجع فقط)
علامة الطلب
ن
أ
J127-B20SV1
20
8.9
J127-B40SV1
40
15.2
J127-B80SV1
80
28.9
لوحة طباعة في الخط ■ □ PV1
حجم فتح اللوحة المطبوعة (كمرجع فقط)
علامة الطلب
ن
أ
J127-B20SV1
20
8.9
J127-B40SV1
40
15.2
J127-B80SV1
80
28.9

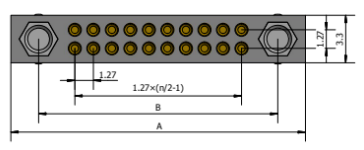

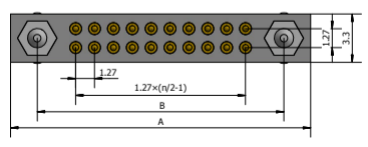

■ □ □ لوحة مطبوعة ثابتة في الخط

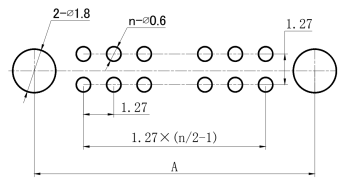

حجم فتح اللوحة المطبوعة (كمرجع فقط)
علامة الطلب
أ
ن
ب
J127-A06SV1-DK
11.3
6
7.7
J127-A10SV1-DK
13.9
10
10.3
J127-A20SV1-DK
20.2
20
16.6
J127-A30SV1-DK
26.6
30
23
J127-A40SV1-DK
32.9
40
29.3
J127-A60SH1-DK
45.6
60
42
J127-A80SV1-DK
58.3
80
57.7

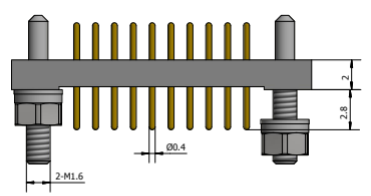

■ □ □ لوحة مطبوعة ثابتة في الخط

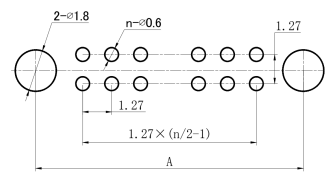

حجم فتح اللوحة المطبوعة (كمرجع فقط)
علامة الطلب
ن
أ
ب
J127-A06PV1-DZ
6
11.3
7.7
J127-A10PV1-DZ
10
13.9
10.3
J127-A20PV1-DZ
20
20.2
16.6
J127-A30PV1-DZ
30
26.6
23
J127-A40PV1-DZ
40
32.9
29.3
J127-A60PV1-DZ
60
45.6
42
J127-A80PV1-DZ
80
58.3
57.7

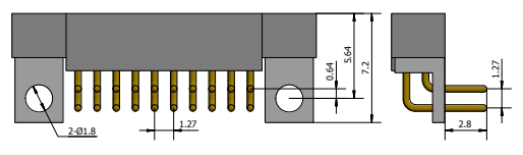

■ □ □ لوحة مطبوعة ثابتة في الخط

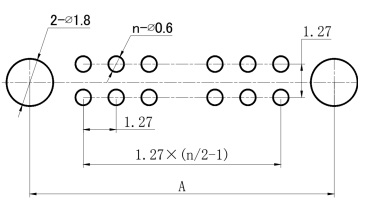

حجم فتح اللوحة المطبوعة (كمرجع فقط)
علامة الطلب
ن
أ
ب
J127-A06SW1-DK
6
11.3
7.7
J127-A10SW1-DK
10
13.9
10.3
J127-A20SW1-DK
20
20.2
16.6
J127-A30SW1-DK
30
26.6
23
J127-A40SW1-DK
40
32.9
29.3
J127-A60SW1-DK
60
45.6
42
J127-A80SW1-DK
80
58.3
57.7

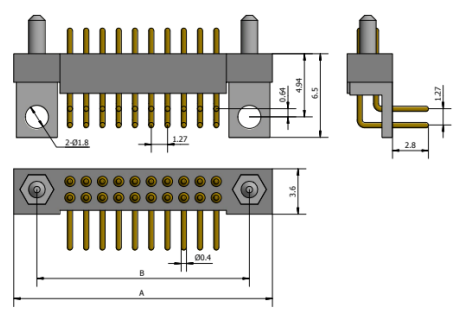

■ □ □ لوحة مطبوعة ثابتة في الخط

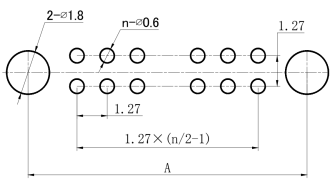

حجم فتح اللوحة المطبوعة (كمرجع فقط)
علامة الطلب
ن
أ
ب
J127-A06PW1-DZ
6
11.3
7.7
J127-A10PW1-DZ
10
13.9
10.3
J127-A20PW1-DZ
20
20.2
16.6
J127-A30PW1-DZ
30
26.6
23
J127-A40PW1-DZ
40
32.9
29.3
J127-A60PW1-DZ
60
45.6
42
J127-A80PW1-DZ
80
58.3
57.7
