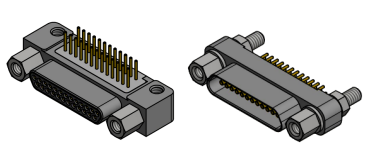

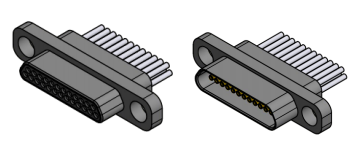

موصلات MDM1 الصغيرة د
مجالات التطبيق:
مناسبة لأنظمة كهربائية عالية الكثافة ، والتصغير ، وخفيفة الوزن.
تصنيف:
-
جحم الملف: 4.5MB
- الأوصاف
- العروض
- المواصفات
- الاختيار
-
- إسم المنتج: موصلات MDM1 الصغيرة د
مناسبة لأنظمة كهربائية عالية الكثافة ، والتصغير ، وخفيفة الوزن.
الوصف
يتوافق مع المعيار ؛
يتبنى دبابيس مرنة الملتوية;
تباعد الصفوف 0.034 (0.866) ، تباعد الأعمدة 0.039 (1.0) ؛
تخطيط بما في ذلك 5 ، 9 ، 15 ، 21 ، 25 ، 31 ، 37 ، 51 ، 66 ، 74 ، 100 ، إلخ ؛
0.035 ~ 0.1 مم 2 كابل مجعد منطقة مقطعية.
أشكال الإنهاء بما في ذلك العقص ، والسكب ؛
مناسبة لأنظمة كهربائية عالية الكثافة ، والتصغير ، وخفيفة الوزن.
-
العروض
■ درجة حرارة التشغيل: -55 ℃ ~ 125 ℃
■ تصنيف التيار: 2A
■ مقاومة الاتصال: ≤ 12mΩ
■ مقاومة العزل: ≥ 5000MΩ
■ عازل تحمل الجهد: 500 فولت (مستوى سطح البحر) ؛ 150 فولت (4.4kPa)
■ الاهتزاز: 10 هرتز ~ 2000 هرتز 196 متر/s2
■ Impact: 490m/s2
■ المتانة: 500 دورة التزاوج -

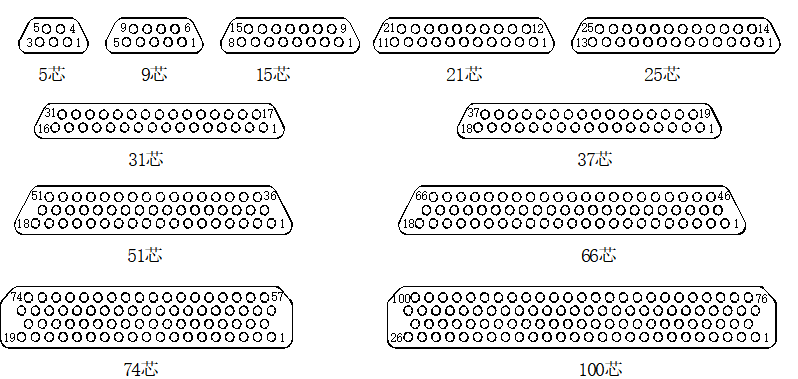

ترتيب الاتصال (انظر نهاية مؤخرة القابس)
-
نموذج المنتج
① رمز الاسم الرئيسي
MDM1
② عدد الاتصالات
5 ، 9 ، 15 ، 21 ، 25 ، 31 ، 37 ، 51 ، 6 ، 74 ، 100
Type Contact
دبوس P (قابس) ؛ مقبس S (وعاء).
Type منتج
نوع غير طبيعي ؛ م-محكم الغلق.
⑤ شكل نهاية الاتصال
لا عقص ؛ نوع اللحام S ؛ لوحة طباعة N في الخط ؛ لوحة طباعة الإدراج W-bent.
⑥ قفل الجمعية
غطاء سقيفة H-
Processories ملحقات التثبيت
ملحق قفل نهاية خالية من L ؛ ملحق تثبيت نهاية ثابتة P.
مثال النموذج
MDM1-25PS
يشير ما سبق إلى: MDM1 من النوع العادي ، القشرة مطلية بالنيكل من سبائك الألومنيوم ، 25-core ، والاتصال هو موصل ملحوم.
شمعة تجعيد MDM1 ■-p
علامة الطلب
أ
ب
ج
د
ه
MDM1-5P
13.5
9
4.5
4.5
3.6
MDM1-9P
15.3
11
4.5
6.5
3.6
MDM1-15P
18.5
14
4.5
9.5
3.6
MDM1-21P
21.5
17
4.5
11.5
3.6
MDM1-25P
23.5
19
4.5
14.5
3.6
MDM1-31P
26.5
22
4.5
17.5
3.6
MDM1-37P
29.5
25
4.5
20.5
3.6
MDM1-51P
28.5
24
5.4
19.5
4.5
MDM1-66P
33.5
29
5.4
24.5
4.5
MDM1-74P
29.5
25
6.3
20.5
5.4
MDM1-100P
35.6
32
6.3
27.5
5.4
■ مقبس تجعيد MDM1-الضاحية
علامة الطلب
أ
ب
ج
د
ه
F
ز
MDM1-5S
13.5
9
4.78
3.6
4.5
4.5
3.6
MDM1-9S
15.3
11
6.78
3.6
4.5
6.5
3.6
MDM1-15S
18.5
14
9.78
3.6
4.5
9.5
3.6
MDM1-21S
21.5
17
12.78
3.6
4.5
11.5
3.6
MDM1-25S
23.5
19
14.78
3.6
4.5
14.5
3.6
MDM1-31S
26.5
22
17.78
3.6
4.5
17.5
3.6
MDM1-37S
29.5
25
20.78
3.6
4.5
20.5
3.6
MDM1-51S
28.5
24
19.78
4.5
5.4
19.5
4.5
MDM1-66S
33.5
29
24.78
4.5
5.4
24.5
4.5
MDM1-74S
29.5
25
20.78
5.4
6.3
20.5
5.4
MDM1-100S
35.6
32
25.78
5.4
6.3
27.5
5.4
■ MDM1-□ PS قابس ملحوم
عدد النوى
ح
صف أوسط
صف على كلا الجانبين
5 ~ 37 الأساسية
/
2.1
51 ~ 100 الأساسية
3.3
2.1
علامة الطلب
أ
ب
ج
د
ه
MDM1-5PS
13.5
9
4.5
4.5
3.6
MDM1-9PS
15.3
11
4.5
6.5
3.6
MDM1-15PS
18.5
14
4.5
9.5
3.6
MDM1-21PS
21.5
17
4.5
11.5
3.6
MDM1-25PS
23.5
19
4.5
14.5
3.6
MDM1-31PS
26.5
22
4.5
17.5
3.6
MDM1-37PS
29.5
25
4.5
20.5
3.6
MDM1-51PS
28.5
24
5.4
19.5
4.5
MDM1-66PS
33.5
29
5.4
24.5
4.5
MDM1-74PS
29.5
25
6.3
20.5
5.4
MDM1-100PS
35.6
32
6.3
27.5
5.4
مقبس لحام MDM1-ضاحية SS ■
عدد النوى
ح
صف أوسط
صف على كلا الجانبين
5 ~ 37 الأساسية
/
2.1
51 ~ 100 الأساسية
3.3
2.1
علامة الطلب
أ
ب
ج
د
ه
F
ز
MDM1-5SS
13.5
9
4.78
3.6
4.5
4.5
3.6
MDM1-9SS
15.3
11
6.78
3.6
4.5
6.5
3.6
MDM1-15SS
18.5
14
9.78
3.6
4.5
9.5
3.6
MDM1-21SS
21.5
17
12.78
3.6
4.5
11.5
3.6
MDM1-25SS
23.5
19
14.78
3.6
4.5
14.5
3.6
MDM1-31SS
26.5
22
17.78
3.6
4.5
17.5
3.6
MDM1-37SS
29.5
25
20.78
3.6
4.5
20.5
3.6
MDM1-51SS
28.5
24
19.78
4.5
5.4
19.5
4.5
MDM1-66SS
33.5
29
24.78
4.5
5.4
24.5
4.5
MDM1-74SS
29.5
25
20.78
5.4
6.3
20.5
5.4
MDM1-100SS
35.6
32
25.78
5.4
6.3
27.5
5.4

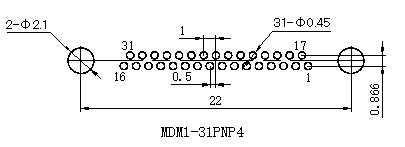

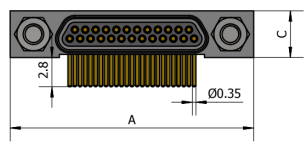

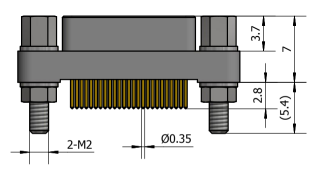

■ MDM1-□ PNP4 إدراج مباشر مطبوعة لوحة المكونات
علامة الطلب
أ
ب
ج
MDM1-5PNP4
13.5
9
4.5
MDM1-9PNP4
15.3
11
4.5
MDM1-15PNP4
18.5
14
4.5
MDM1-21PNP4
21.5
17
4.5
MDM1-25PNP4
23.5
19
4.5
MDM1-31PNP4
26.5
22
4.5
MDM1-37PNP4
29.5
25
4.5
MDM1-51PNP4
28.5
24
5.4

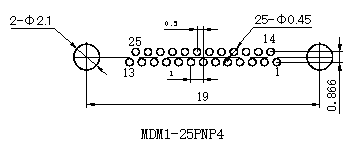

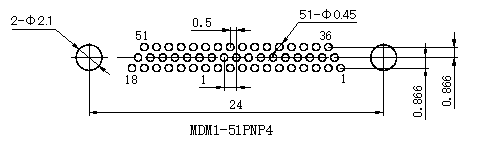

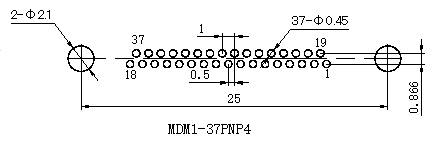

حجم فتح اللوحة المطبوعة (كمرجع فقط)

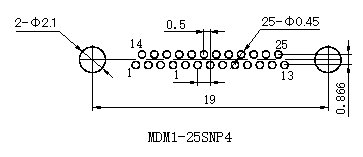

مقبس لوح مطبوع في الخط MDM1-□ SNP4
علامة الطلب
أ
ب
ج
MDM1-5SNP4
13.5
9
4.5
MDM1-9SNP4
15.3
11
4.5
MDM1-15SNP4
18.5
14
4.5
MDM1-21SNP4
21.5
17
4.5
MDM1-25SNP4
23.5
19
4.5
MDM1-31SNP4
26.5
22
4.5
MDM1-37SNP4
29.5
25
4.5
MDM1-51SNP4
28.5
24
5.4

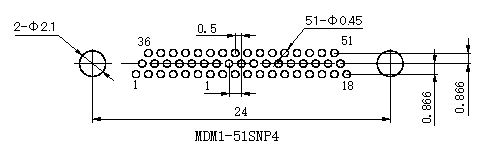

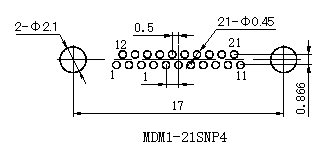

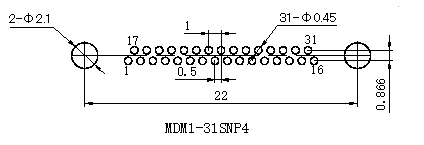

حجم فتح اللوحة المطبوعة (كمرجع فقط)

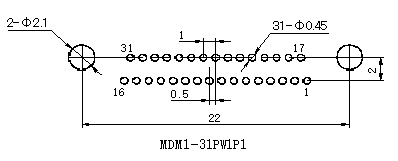

لوحة مطبوعة قابس MDM1-□ PW1P1
علامة الطلب
أ
ب
ج
MDM1-5PW1P1
13.5
9
4.5
MDM1-9PW1P1
15.3
11
4.5
MDM1-15PW1P1
18.5
14
4.5
MDM1-21PW1P1
21.5
17
4.5
MDM1-25PW1P1
23.5
19
4.5
MDM1-31PW1P1
26.5
22
4.5
MDM1-37PW1P1
29.5
25
4.5
MDM1-51PW1P1
28.5
24
5.4

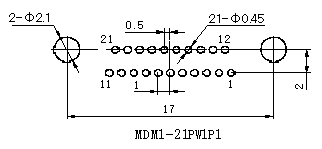

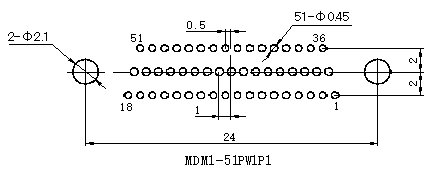

حجم فتح اللوحة المطبوعة (كمرجع فقط)

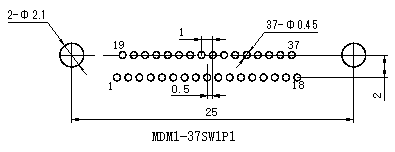

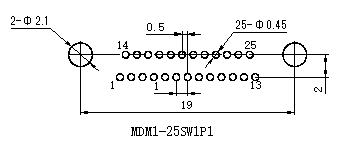

مقبس لوح مطبوع مثني MDM1-□ SW1P1
علامة الطلب
أ
ب
ج
MDM1-5SW1P1
13.5
9
4.5
MDM1-9SW1P1
15.3
11
4.5
MDM1-15SW1P1
18.5
14
4.5
MDM1-21SW1P1
21.5
17
4.5
MDM1-25SW1P1
23.5
19
4.5
MDM1-31SW1P1
26.5
22
4.5
MDM1-37SW1P1
29.5
25
4.5
MDM1-51SW1P1
28.5
24
5.4

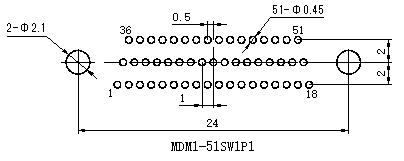

حجم فتح اللوحة المطبوعة (كمرجع فقط)

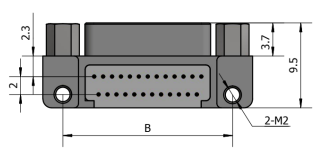

مجموعة قفل نهاية مجانية من سلسلة MDM1 ■

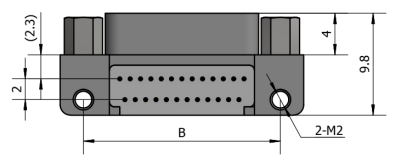

مجموعة قفل نهاية ثابتة من سلسلة MDM1 ■
