شارك Hangxu التكنولوجيا الإلكترونية ، المحدودة.
تعمل الشركة بشكل رئيسي في تطوير وإنتاج وبيع الموصلات العسكرية ومكونات الكابلات العسكرية
عازل RF
مجالات التطبيق:
الميزات: حجم صغير وخفيف الوزن وسهل الاستخدام وموثوقية عالية وضيق الهواء ؛ مناسبة لحقول ضيق الهواء والترددات اللاسلكية ؛
تصنيف:
-
جحم الملف: 149.2KB
- الأوصاف
- العروض
- المواصفات
- الاختيار
-
- إسم المنتج: عازل RF
الميزات: حجم صغير وخفيف الوزن وسهل الاستخدام وموثوقية عالية وضيق الهواء ؛ مناسبة لحقول ضيق الهواء والترددات اللاسلكية ؛
مقدمة المنتج
■ الميزات: حجم صغير وخفيف الوزن وسهل الاستخدام وموثوقية عالية وضيق الهواء ؛
■ التركيب: المنتج مختوم بسبيكة كوفار والزجاج ؛
■ طريقة التثبيت: لحام.
■ مناسبة لضيق الهواء وحقول الترددات اللاسلكية ؛
■ أداء GJB2440A القياسية.
-
أداء المنتج
درجة الحرارة المحيطة مقاومة مميزة الحياة الميكانيكية
معدل التسرب
-55 درجة مئوية 125 درجة مئوية
50Ω 500 مرة
≤ 1 × 10-3Pa. cm3/s المواد والمعالجة السطحية
اسم جزء
مواد
معالجة السطح
جسم إبرة
سبيكة كوفار
مطلي بالذهب
غطاء
سبيكة كوفار
مطلي بالذهب
وسط عازل
زجاج
/
-

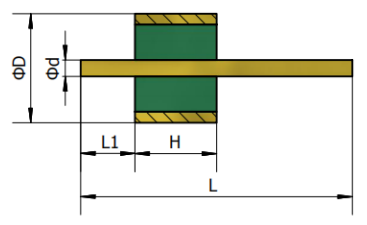

نموذج المنتج
① رمز الاسم الرئيسي
عازل تردد راديو ترددات لاسلكية
② القطر الخارجي للقشرة (ΦD)
20-Φ2mm ، 25-Φ2.5mm
③ ارتفاع القشرة (H)
١٦-١. ٦ ، ٢٠-٢. ٠
Diameter قطر الإبرة (Φd)
0.25-Φ0.25 في ، 0.30-Φ0.3
⑤ طول جسم الإبرة من وجه طرف واحد للقشرة (L1)
3-3 ، 4-4
الطول الإجمالي للإبرة (لتر)
8-8 ، 12-12
مثال النموذج
ويو (2-8)
يشير ما ورد أعلاه إلى أن قطر القذيفة هو 0.2 مم ، والارتفاع 1.6 ، وقطر جسم الإبرة هو 0.3 مم ، والطول من طرف القذيفة هو 2 ، والطول الإجمالي لجسم الإبرة هو 8-.
طاولة عوازل الترددات اللاسلكية
نموذج
د
ح
د
L1
ل
ملاحظات
(0.8-3)
1.7
1.4
0.23
0.8
3
(0.8-3)
1.7
2.4
0.23
0.8
3
كما (0.5-2.7)
1.7
1.4
0.23
0.5
2.7
(0.8-3.2)
1.9
1.4
0.3
0.8
3.2
آي (1.2-4.6)
1.9
1.9
0.3
1.2
4.6
(0.7-3.2)
2.0
1.4
0.3
0.7
3.2
كما (0.7-3.6)
2.0
1.4
0.3
0.7
3.6
فقط (3-12)
2.0
1.6
0.3
3
12
59 (4.6-8)
2.0
1.6
0.3
4.6
8
(0.8-5.5)
2.0
3.5
0.3
0.8
4.3
كما (1.2-4.3)
2.5
1.5
0.38
1.2
4.3
٤٩ (٦. ٦-٨)
2.5
1.6
0.38
4.6
8
و (1.7-10)
2.5
1.6
0.38
1.7
10
٤٩ (٢-١٢)
2.5
1.6
0.38
2
1.2
(1.6-4.4)
2.5
1.6
0.38
1.6
4.4
ويو (2-9)
2.5
2.0
0.38
2
9
كما (2.2-12)
2.5
3.0
0.38
2.2
12
(5-12)
2.5
3.0
0.38
5
12
دد (1.3-3.7)
2.5
6.1
0.38
1.3
3.7
59 (1.3-13.5)
2.5
6.1
0.38
1.3
13.5
عيد (1.8-7.6)
2.8
1.5
0.45
1.8
7.6
لَيسَ (1.85-8)
2.8
1.6
0.46
1.85
8
و (1.55-8.1)
2.8
3.6
0.45
1.55
8.1
(2-12)
3.0
1.6
0.5
2
12
(0.5-4.5)
3.0
2.0
0.5
0.5
4.5
(4-12)
3.0
2.0
0.5
4
12
و (4-14)
3.0
3.0
0.5
4
14
إطار (2.3-12)
3.0
4.8
0.5
2.3
12
(3.5-8.5)
3.2
2.0
0.5
3.5
8.5
و (1.8-5.6)
4.0
1.7
0.5
1.8
5.6
كما (3-10)
4.0
1.9
0.5
3
10
(2-6)
5.0
2.0
٩. ٩
2
6
آيوه (10-24.8)
5.0
2.2
0.8
10
24.8
(4-12)
5.0
2.2
٩. ٩
4
12
ويو (3-11)
5.0
5.9
0.8
3
11
ملاحظة: يمكن تخصيص عوازل الترددات اللاسلكية وفقًا لمتطلبات العملاء.
