موصلات J20J مايكرو د

مجالات التطبيق:

مناسب للأنظمة الكهربائية عالية الكثافة والمصغرة وخفيفة الوزن وغيرها.

تصنيف:

micro-d موصل

خدمة الخط الساخن:

185-8685-2255

  • جحم الملف: 957.6KB

استشارة عبر الإنترنت
Facebook Linkedin Twitter Tumblr Pinterest
  • الأوصاف
  • العروض
  • المواصفات
  • الاختيار
    • إسم المنتج: موصلات J20J مايكرو د

    مناسب للأنظمة الكهربائية عالية الكثافة والمصغرة وخفيفة الوزن وغيرها.

    الوصف
    يتوافق مع المعيار ؛
    يتبنى دبابيس مرنة الملتوية;
    تباعد الاتصال عالي الكثافة ، تصغير ، 0.037 (0.95) ؛
    تخطيط بما في ذلك 9 و 15 و 21 و 25 و 31 و 37 و 51 وما إلى ذلك ؛
    طريقة قفل الخيط ؛
    أشكال الإنهاء بما في ذلك العقص ، والسكب و SMT ؛
    مناسبة لأنظمة كهربائية عالية الكثافة ، والتصغير ، وخفيفة الوزن.







  • العروض
    ■ درجة حرارة التشغيل: -55 ℃ ~ 125 ℃
    ■ تصنيف التيار: 2A
    ■ مقاومة الاتصال: ≤ 15mΩ
    ■ مقاومة العزل: ≥ 5000MΩ 100VDC
    ■ عازلة تحمل الجهد: 500 فولت
    ■ الاهتزاز: 10 هرتز ~ 2000 هرتز 196 متر/s2
    ■ اهتزاز عشوائي: قوة الكثافة الطيفية 0.4G 2/Hz ، قيمة التسارع الكلي RMS 23.1G
    ■  صدمة : 980M / S2 6MS
    ■ المتانة: 500 دورة التزاوج

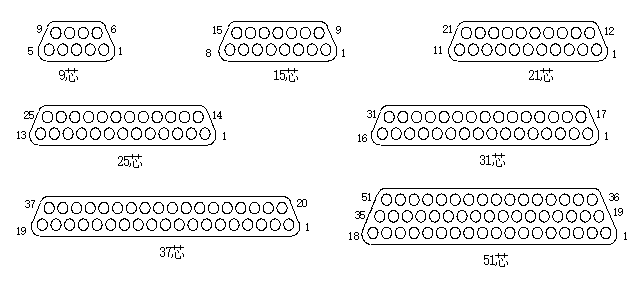

  • ترتيب الاتصال (انظر نهاية التوصيل لرسو السفن)

  • نموذج

    ① رمز العنوان

    J20J

    ② مادة قذيفة

    غير ممثلة-سبائك الألومنيوم (مطلي بالنيكل)

    ③ ترتيب الاتصال

    09 、 15 、 21 、 25 、 31 、 37 、 51

    Type Connector

    دبوس تثبيت TJ - plug ؛ مقبس تثبيت ZK-socket.

    ⑤ نموذج نهاية الاتصال

    لا تشير إلى العقص ؛ N-مستقيم في لوحة الدوائر المطبوعة ؛ W-bend الإدراج لوحة الدوائر المطبوعة ؛ D-سطح مركب لوحة الدوائر المطبوعة.

    ⑥ طريقة التثبيت

    هيكل هيكل هيكل نهاية غير ممثل ؛ هيكل تركيب عمودي P ؛ هيكل تركيب أفقي L.

    ⑦ نوع مكون قفل

    برغي قفل JC ؛ صامولة التوصيل

    هيكل ذيل ⑧

    لا تشير إلى الحالة الطبيعية ؛ هيكل درع S مع غطاء الذيل



    مثال النموذج

    ، (باستخدام سلك بطول 300)

    يشير ما سبق إلى: J20J النوع العادي (مطلي بالنيكل) ، ترتيب 09 ، مقبس من النوع المثبت على المقبس ، تثبيت أفقي ، مع صامولة توصيل ، درجة سلك ، منطقة مقطعية متعددة النواة 0.07mm2 ، طول 300 ، لون أبيض.



    مخطط إرساء المنتج النموذجي

    ■ المكونات تجعيد ، مأخذ تجعيد (التثبيت الأفقي)

    ■ قابس العقص ، مقبس تثبيت العداد الأفقي (التثبيت الأفقي)

    ■ قابس العقص ، مقبس الانحناء (التثبيت الأفقي)

    ■ سد تجعيد ، مقبس تجعيد (التثبيت الرأسي)

    ■ المكونات تجعيد (مع مرفق الذيل) ، سطح عمودي جبل المكونات (التثبيت العمودي)

    ■ سد تجعيد (مع مرفق الذيل) ، قابس مستقيم (التثبيت العمودي)

    ■ قابس تجعيد ، مقبس تجعيد (حالة حرة)

    ■ سد تجعيد (مع مرفق الذيل) ، مقبس تجعيد (حالة حرة)



    ■ J20J - □ TJ-JC crimping plug

    علم الطلب

    أ

    ب

    ج

    J20J-09TJ-JC

    11.8

    9

    4

    J20J-15TJ-JC

    14.7

    11.85

    4

    J20J-21TJ-JC

    17.5

    14.7

    4

    J20J-25TJ-JC

    19.4

    16.6

    4

    J20J-31TJ-JC

    22.3

    19.45

    4

    J20J-37TJ-JC

    25.1

    22.3

    4

    J20J-51TJ-JC

    24.2

    21.35

    5



    ■ J20J - □ مع غطاء خلفي قابس تغضين

    علم الطلب

    أ

    ب

    ج

    J20J-09TJ-JC-S

    12.8

    9

    5

    J20J-15TJ-JC-S

    15.7

    11.85

    5

    J20J-21TJ-JC-S

    18.5

    14.7

    5

    J20J-25TJ-JC-S

    20.4

    16.6

    5

    J20J-31TJ-JC-S

    23.3

    19.45

    5

    J20J-37TJ-JC-S

    26.1

    22.3

    5

    J20J-51TJ-JC-S

    25.2

    21.35

    6



    ■ J20J - □ مقبس العقص تركيب أفقي

    علم الطلب

    أ

    ب

    ج

    J20j-09zkl-th

    11.8

    9

    4.4

    J20j-15zkl-th

    14.7

    11.85

    4.4

    J20j-21zkl-th

    17.5

    14.7

    4.4

    J20j-25zkl-th

    19.4

    16.6

    4.4

    J20j-31zkl-th

    22.3

    19.45

    4.4

    J20j-37zkl-th

    25.1

    22.3

    4.4

    J20j-51zkl-th

    24.2

    21.35

    5.4



    ■ J20J - □ مقبس العقص

    علم الطلب

    أ

    ب

    ج

    J20j-09zk-th

    11.8

    9

    4

    J20j-15zk-th

    14.7

    11.85

    4

    J20j-21zk-th

    17.5

    14.7

    4

    J20j-25zk-th

    19.4

    16.6

    4

    J20j-31zk-th

    22.3

    19.45

    4

    J20j-37zk-th

    25.1

    22.3

    4

    J20j-51zk-th

    24.2

    21.35

    5



    مقبس لوحة الدوائر المطبوعة للإدخال المباشر ■ J20J - □

    علم الطلب

    أ

    ب

    ج

    J20j-09zkn-th

    11.8

    9

    4

    J20j-15zkn-th

    14.7

    11.85

    4

    J20j-21zkn-th

    17.5

    14.7

    4

    J20j-25zkn-th

    19.4

    16.6

    4

    J20j-31zkn-th

    22.3

    19.45

    4

    J20j-37zkn-th

    25.1

    22.3

    4

    J20j-51zkn-th

    24.2

    21.35

    5

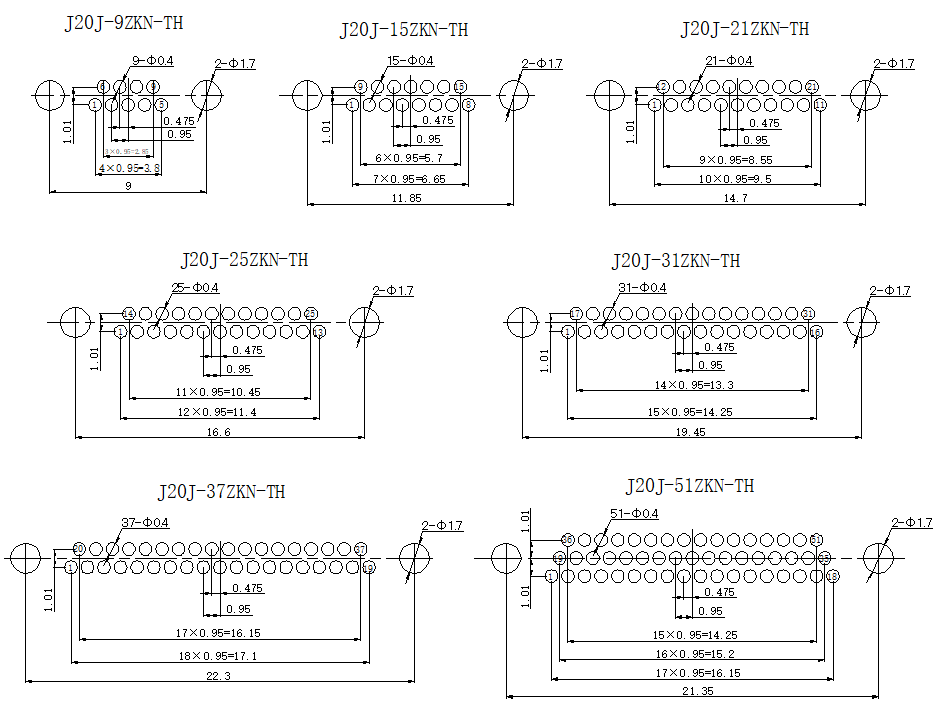

    حجم ثقب لوحة الدوائر المطبوعة (كمرجع فقط)



    ■ J20J - □ مقبس عمودي مثبت على السطح

    علم الطلب

    أ

    ب

    ج

    J20j-09zkdp-th

    11.8

    9

    4.4

    J20j-15zkdp-th

    14.7

    11.85

    4.4

    J20j-21zkdp-th

    17.5

    14.7

    4.4

    J20j-25zkdp-th

    19.4

    16.6

    4.4

    J20j-31zkdp-th

    22.3

    19.45

    4.4

    J20j-37zkdp-th

    25.1

    22.3

    4.4

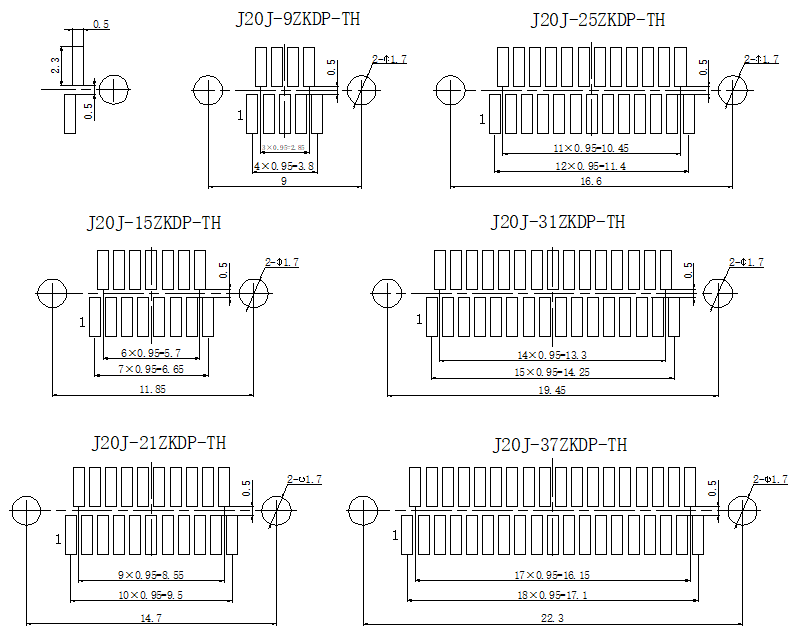

    حجم ثقب لوحة الدوائر المطبوعة (كمرجع فقط)



    مقبس تثبيت أفقي للمتر ■ J20J - □

    علم الطلب

    أ

    ب

    ج

    J20j-09zkdl-th

    11.8

    9

    4.4

    J20j-15zkdl-th

    14.7

    11.85

    4.4

    J20j-21zkdl-th

    17.5

    14.7

    4.4

    J20j-25zkdl-th

    19.4

    16.6

    4.4

    J20j-31zkdl-th

    22.3

    19.45

    4.4

    J20j-37zkdl-th

    25.1

    22.3

    4.4

    حجم ثقب لوحة الدوائر المطبوعة (كمرجع فقط)



    ■ J20J - □ لوحات طباعة المكونات في اللف

    علم الطلب

    أ

    ب

    J20j-09zkw-th

    11.8

    9

    J20j-15zkw-th

    14.7

    11.85

    J20j-21zkw-th

    17.5

    14.7

    J20j-25zkw-th

    19.4

    16.6

    J20j-31zkw-th

    22.3

    19.45

    J20j-37zkw-th

    25.1

    22.3

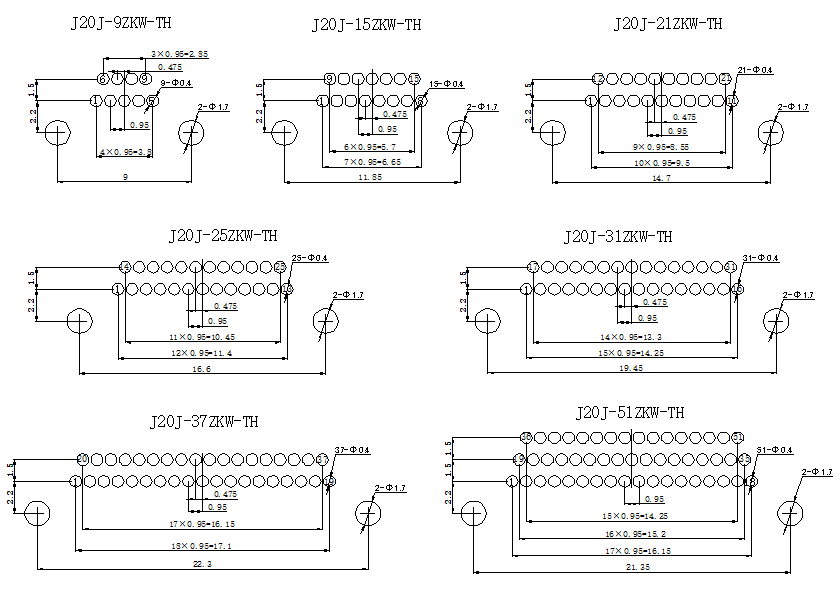

    حجم ثقب لوحة الدوائر المطبوعة (كمرجع فقط)



    ■ J20j-□ المكونات

    علم الطلب

    أ

    ب

    J20j-09tjdp-th

    11.8

    9

    J20j-15tjdp-th

    14.7

    11.85

    J20j-21tjdp-th

    17.5

    14.7

    J20j-25tjdp-th

    19.4

    16.6

    J20j-31tjdp-th

    22.3

    19.45

    J20j-37tjdp-th

    25.1

    22.3

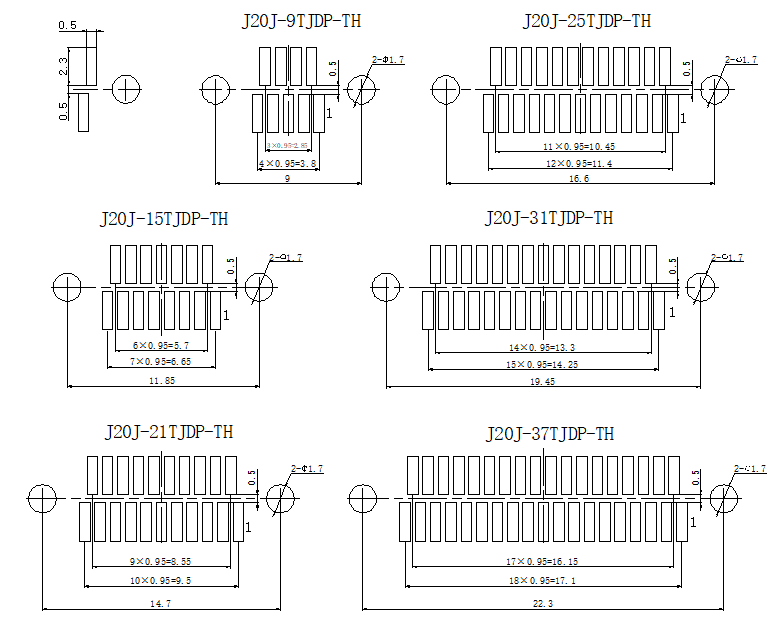

    حجم ثقب لوحة الدوائر المطبوعة (كمرجع فقط)
