J56 موصلات عمودية مايكرو بي سي
مجالات التطبيق:
مناسبة للأنظمة الكهربائية مثل الطيران والفضاء وأجهزة الكمبيوتر الإلكترونية.
-
جحم الملف: 394.1KB
- الأوصاف
- العروض
- المواصفات
- الاختيار
-
- إسم المنتج: J56 موصلات عمودية مايكرو بي سي
مناسبة للأنظمة الكهربائية مثل الطيران والفضاء وأجهزة الكمبيوتر الإلكترونية.
الوصف
يتوافق مع المعيار ؛
يتبنى الاتصالات ربيع التاج.
تباعد الاتصال 0.1 × 0.1 (2.54 × 2.54)
تخطيط بما في ذلك 8 ، 10 ، 12 ، 20 ، 32 ، 40 ، 50 ، 64 ، إلخ ؛
المنتج عبارة عن مقبس محول قابس مباشر ؛
شكل إنهاء عمودي لثلاثي الرصاص ؛
مناسبة للأنظمة الكهربائية مثل الطيران والفضاء وأجهزة الكمبيوتر الإلكترونية.
-
العروض
■ درجة حرارة التشغيل: -55 ℃ ~ 125 ℃
■ تصنيف التيار: 3A
■ مقاومة الاتصال: ≤ 10mΩ
■ مقاومة العزل: ≥ 5000MΩ
■ عازلة تحمل الجهد: 1000 فولت (مستوى البحر);
■ الاهتزاز: 50 هرتز ~ 2000 هرتز 150 متر/s2
■ التأثير: 400m/s2 ، 4000 مرة
■ المتانة: 500 دورة التزاوج -

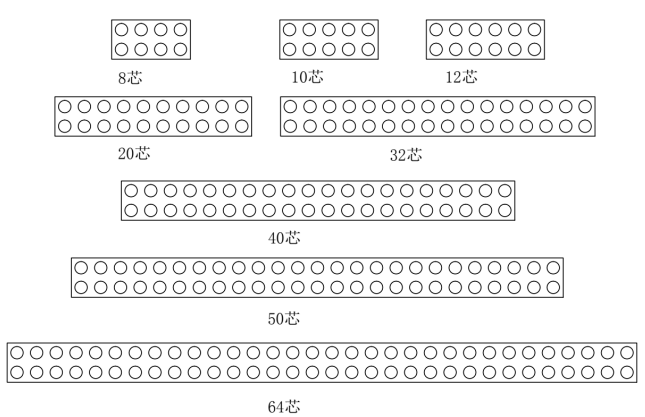

ترتيب الاتصال
-
نموذج
① رمز العنوان
J56
من أنواع
غير مذكور-مادة أساسية PBT ، مقبس مضمنة صف مزدوج
Number of contacts
8 ، 10 ، 12 ، 20 ، 32 ، 40 ، 50 ، 64
Contacts أنواع من connectors and contacts
حامل إبرة ZJ ؛ مقعد فتحة ZK
⑤ اتصل بالرقم النهائي (ج)
طاولة رؤية
مثال النموذج
J56-32ZK8
يشير الرمز أعلاه إلى مقبس J56 ثنائي الصف مع 32 جهة اتصال ، وجهات اتصال المقبس ، و 8 جهات اتصال من السلسلة.

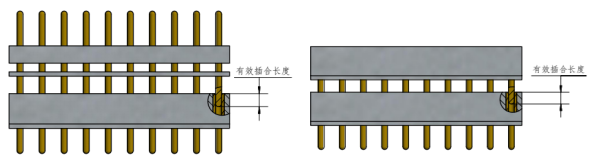

طريقة التطبيق وطول الإدراج الفعال
طرق التطبيق
طول الإدراج الفعال (مم)
J56-zjc/J56-zkc
3 ~ 4
J56--zkc/J56-zkc
3 ~ 4

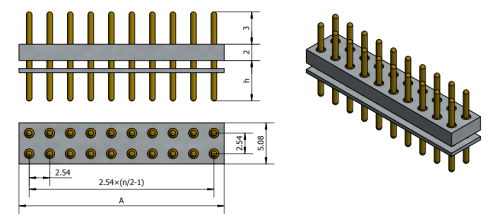

■ J56- □ ZJm حامل إبرة
الترميز والمقياس
الرقم (ج)
فارغة
1
2
4
7
9
10
11
ارتفاع (ح)
7
9.1
10
5
20
3.5
8
14
نموذج وحجم الجدول
نموذج
أ
نموذج
أ
J56-8ZJ □
10.16
J56-32ZJ □
40.6
J56-10ZJ □
12.7
J56-40ZJ □
50.8
J56-12ZJ □
15.24
J56-50ZJ □
63.5
J56-20ZJ □
25.4
J56-64ZJ □
81.3
■ مقعد ثقب J56- □ ZKm
الترميز والمقياس
الرقم (ج)
فارغة
1
2
3
4
5
6
7
8
9
الارتفاع (ح) مم
9.2
1
5.5
7.5
8.5
14
10.5
15
20
12
الرقم (ج)
10
11
12
13
16
17
18
19
20
الارتفاع (ح) مم
3.5
18
11.5
16.5
9.5
31
2.6
3
35
نموذج وحجم الجدول
نموذج
أ
نموذج
أ
J56-8ZK □
10.16
J56-32ZK □
40.6
J56-10ZK □
12.7
J56-40ZK □
50.8
J56-12ZK □
15.24
J56-50ZK □
63.5
J56-20ZK □
25.4
J56-64ZK □
81.3
